En el campo de la electrónica que avanza rápidamente, la integración perfecta de los componentes es crítica para un rendimiento y confiabilidad óptimos. Entre los elementos esenciales que facilitan esta integración se encuentran conectores de placa a placa , que permiten conexiones eléctricas directas entre las placas de circuito impreso (PCB) sin la necesidad de cables o conexiones intermedias. Estos conectores son fundamentales en una multitud de aplicaciones, que van desde la electrónica de consumo hasta la maquinaria industrial, donde la optimización del espacio y la integridad de la señal son primordiales.
Los conectores de tablero a tablero están diseñados para conectar dos o más PCB mecánica y eléctricamente, lo que permite un diseño modular y un embalaje compacto. Vienen en varias configuraciones, incluidos los tipos de mezzanine, apilamiento, coplanar y ángulo recto, cada uno adecuado para requisitos de diseño específicos. La elección del conector impacta no solo el diseño físico del ensamblaje electrónico sino también el rendimiento eléctrico, particularmente en aplicaciones de transmisión de datos de alta velocidad.
Los tipos principales de conectores de tablero a placa son:
Conectores de entrepiso: estos facilitan el apilamiento paralelo de PCB, ahorrando espacio y permitiendo conexiones de alta densidad.
Conectores de apilamiento: diseñados para conexiones verticales con alturas de pila variables, ofreciendo flexibilidad en el espacio de PCB.
Conectores coplanares: utilizado para conexiones de PCB de lado a lado, ideal para expandir el ancho del circuito sin aumentar la altura.
Conectores de ángulo recto: habilite conexiones perpendiculares entre PCB, comúnmente utilizadas en conjuntos complejos.
Cada tipo se selecciona en función de los requisitos mecánicos, las consideraciones de integridad de la señal y las condiciones ambientales de la aplicación específica.
El tamaño de tono de un conector, definido como la distancia de centro a centro entre pines adyacentes, es un parámetro crítico que influye en las propiedades eléctricas y la idoneidad del conector para una aplicación dada. Los tamaños de paso más pequeños permiten una mayor densidad del conector, que es esencial en dispositivos miniaturizados. Por el contrario, los tamaños de tono más grandes son preferibles en aplicaciones que requieren una mayor capacidad actual y donde la facilidad de ensamblaje es una prioridad.
El tamaño del tono afecta la impedancia, la diafonía y la integridad de la señal del conector. Para aplicaciones de alta frecuencia, mantener la integridad de la señal es crucial, y los conectores con tamaños de tono apropiados deben elegirse para minimizar la interferencia. Por ejemplo, un conector de placa a placa de 1.27 mm a menudo se usa en aplicaciones donde el espacio es limitado, pero se requiere una alta integridad de la señal.
La robustez mecánica está influenciada por el tamaño del tono. Los lanzamientos más grandes proporcionan una mayor resistencia mecánica y son más fáciles de manejar durante el ensamblaje. Son menos susceptibles al daño por tensiones mecánicas, que es esencial en entornos industriales o donde los conectores pueden estar sujetos a ciclos de apareamiento frecuentes.
Varios tamaños de tono estándar prevalecen en la industria, cada uno satisface necesidades específicas:
Los conectores de tono de 1.27 mm se utilizan ampliamente en aplicaciones de alta densidad, como teléfonos inteligentes, tabletas y otros dispositivos electrónicos compactos. Ofrecen un equilibrio entre tamaño y rendimiento, lo que permite una utilización eficiente del espacio sin un compromiso significativo en la integridad de la señal. La pequeña huella de estos conectores facilita el diseño de productos delgados y livianos.
Los conectores con un tono de 2.0 mm se encuentran comúnmente en aplicaciones donde una densidad moderada es aceptable, y se requieren clasificaciones de corriente ligeramente más altas. Estos a menudo se usan en electrónica automotriz, sistemas de control industrial y electrodomésticos de consumo. El conector de placa a placa de 2.0 mm proporciona un buen compromiso entre tamaño, facilidad de manejo y rendimiento eléctrico.
Los conectores de tono de 2.5 mm y 2.54 mm (0.1 pulgadas) son estándar en muchas aplicaciones, incluidas las placas base para computadoras, fuentes de alimentación y equipos industriales. Son conocidos por su robustez y facilidad de uso, lo que los hace adecuados para entornos donde los conectores necesitan resistir tensiones mecánicas. Su mayor tamaño permite una mayor capacidad de carga de corriente, lo cual es esencial para aplicaciones de energía.

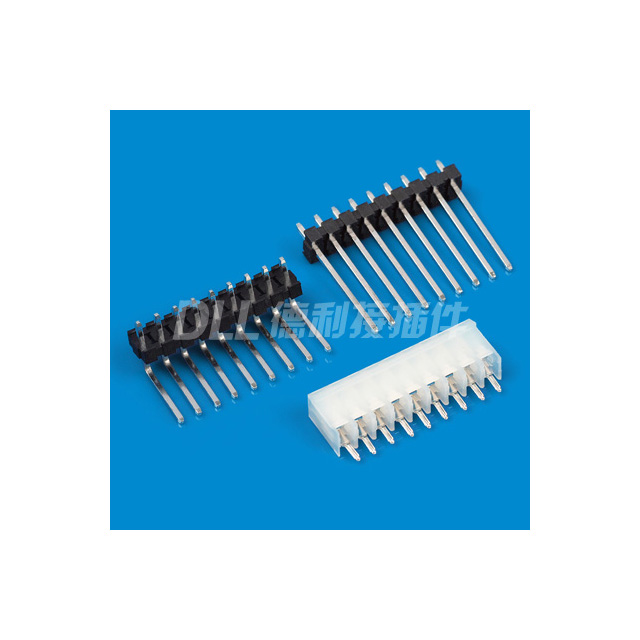

Los conectores con un tono de 3.96 mm se utilizan en aplicaciones de servicio pesado que requieren una transmisión de alta corriente. Estos conectores prevalecen en maquinaria industrial, sistemas automotrices y fuentes de alimentación. El espaciado significativo reduce el riesgo de cortocircuitos y permite más fáciles procesos de fabricación y ensamblaje.
Elegir el conector apropiado de tablero a tablero implica considerar múltiples factores:
Los ingenieros deben evaluar los requisitos de voltaje y corriente, el tipo de señal (analógico o digital) y las velocidades de transmisión de datos. Para los datos de alta velocidad, los conectores con degradación de la señal minimizada son esenciales. Por ejemplo, la utilización de una placa de lanzamiento de 2.54 mm al conector de la placa puede proporcionar un rendimiento confiable en aplicaciones de velocidad moderada.
El entorno operativo dicta el material y el diseño del conector. Se deben considerar factores como la temperatura extremas, la vibración, la humedad y la exposición a sustancias corrosivas. Los conectores utilizados en entornos duros requieren una construcción robusta y materiales que puedan soportar estas condiciones sin degradación.
En dispositivos compactos, el espacio es una prima. Los diseñadores deben seleccionar conectores con dimensiones apropiadas que se ajusten dentro del factor de forma del dispositivo sin comprometer el rendimiento. Esto a menudo implica elegir conectores con tamaños de tono más pequeños para maximizar la densidad de componentes.
La industria del conector continúa innovando, impulsada por la demanda de tasas de datos más altas, tamaños más pequeños y mayor confiabilidad. Los desarrollos recientes incluyen:
Con el aumento de los videos de alta definición, los dispositivos IoT y la tecnología 5G, los conectores capaces de soportar las tasas de datos de múltiples gigabit son esenciales. Se emplean materiales avanzados y técnicas de fabricación precisas para producir conectores con integridad de señal superior y pérdida mínima.
La tendencia hacia dispositivos electrónicos más pequeños requiere la miniaturización de componentes, incluidos los conectores. Los fabricantes están desarrollando conectores con lanzamientos ultrafinos, como 0.8 mm o más pequeños, para satisfacer estas demandas. Si bien es difícil producir y manejar, estos conectores permiten niveles de integración sin precedentes.
Las innovaciones en la ciencia de los materiales han llevado a conectores que pueden soportar más ciclos de apareamiento y condiciones ambientales más duras. El revestimiento de oro, los plásticos especializados y los diseños robustos extienden la vida útil de los conectores en aplicaciones exigentes.
Comprender la aplicación práctica de los conectores de tablero a tablero mejora la apreciación de su importancia:
Los teléfonos inteligentes y las tabletas dependen de conectores de alta densidad para mantener perfiles delgados mientras ofrecen un alto rendimiento. El uso de conectores de tono de 1.27 mm o más pequeños permite diseños compactos sin sacrificar la funcionalidad. Estos conectores también deben soportar el manejo frecuente y las caídas potenciales.
Los vehículos modernos incorporan numerosos sistemas electrónicos, desde unidades de control del motor hasta sistemas avanzados de asistencia al conductor (ADAS). Los conectores utilizados en estas aplicaciones, como la placa de tono de 3.96 mm para el conector de la placa , deben soportar fluctuaciones de temperatura, vibraciones y exposición a contaminantes mientras mantienen conexiones confiables.
En entornos industriales, los conectores están expuestos a condiciones duras, que incluyen polvo, humedad y estrés mecánico. Se favorecen los conectores robustos con tamaños de tono más grandes para garantizar la durabilidad y la facilidad de mantenimiento. Desempeñan un papel crucial en los sistemas de control, la robótica y las unidades de distribución de energía.
A medida que avanza la tecnología, los requisitos para los conectores de tablero a tablero continuarán evolucionando. Las áreas clave de enfoque incluyen:
Para satisfacer las demandas de tasas de datos aún más altas, se está explorando la integración de conexiones ópticas dentro de los conectores de placa a tablero. Los conectores ópticos ofrecen ventajas significativas en el ancho de banda y la inmunidad de interferencia electromagnética, que son críticas para futuras aplicaciones de alta velocidad.
Las consideraciones ambientales están influyendo en el diseño del conector. El uso de materiales reciclables y la reducción de sustancias peligrosas se están volviendo cada vez más importantes. Los fabricantes buscan materiales que ofrecen beneficios de rendimiento al tiempo que se alinean con las iniciativas globales de sostenibilidad.
Los conectores de tablero a tablero son componentes indispensables en sistemas electrónicos modernos, lo que permite ensamblajes complejos y dispositivos de alto rendimiento. La selección del conector apropiado, considerando factores como el tamaño del tono, los requisitos eléctricos y las condiciones ambientales, es crucial para el éxito de cualquier producto electrónico. Con avances continuos en tecnología, conectores como el conector de tablero a tablero de 1.27 mm a la placa y otros están evolucionando para satisfacer las crecientes demandas de la industria. Los ingenieros y diseñadores deben mantenerse informados sobre los últimos desarrollos para tomar decisiones informadas que afecten el rendimiento y la confiabilidad de sus productos.
El futuro de los conectores de tablero a tablero está listo para abordar los desafíos de la miniaturización, el aumento de las tasas de datos y la sostenibilidad. Al comprender el panorama actual y anticipar las tendencias futuras, los profesionales en el campo pueden contribuir al desarrollo de soluciones innovadoras que impulsan el progreso tecnológico.
