Los conectores de tablero a tablero son los héroes no reconocidos de la electrónica moderna, que proporcionan conexiones vitales entre las placas de circuito impreso (PCB) en una amplia gama de dispositivos. A medida que avanza la tecnología, aumenta la demanda de conectores más pequeños y más eficientes con mediciones precisas de tono. En este estudio exhaustivo, profundizamos en el mundo de los conectores de tablero a tablero, centrándonos en varios tamaños de tono como 1.27 mm, 2.0 mm, 2.5 mm, 2.54 mm y 3.96 mm. Exploramos su diseño, aplicaciones y las innovaciones tecnológicas que impulsan su desarrollo.

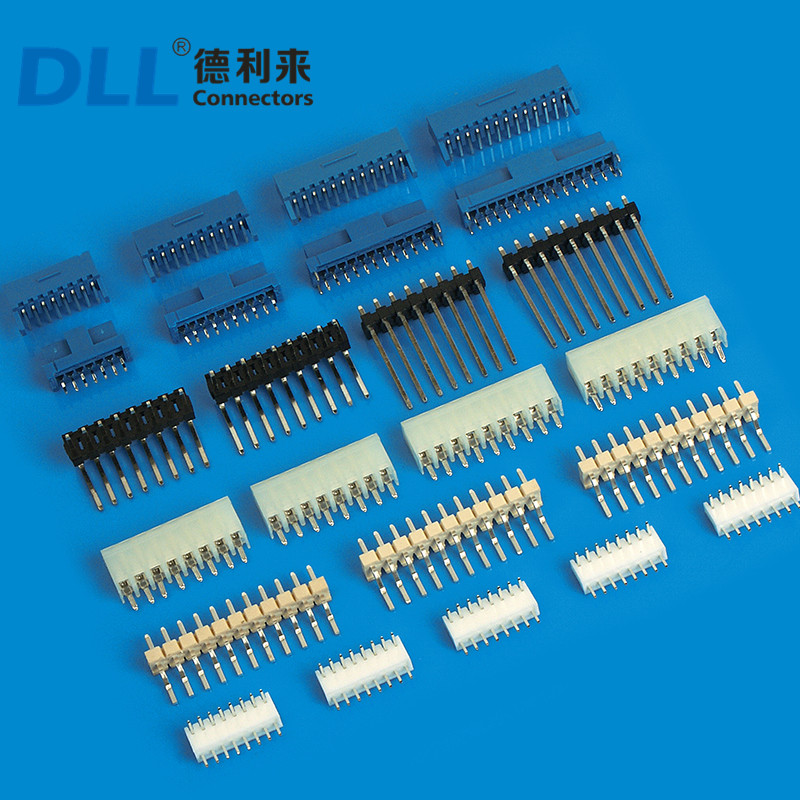

Los conectores de placa a tablero son componentes integrales que facilitan la conexión directa de dos PCB sin la necesidad de cables o cables. Son cruciales para reducir el espacio y mejorar la integridad de la señal en dispositivos electrónicos compactos. Los conectores vienen en varios tamaños de tono, que es la distancia entre los centros de pines adyacentes. El tamaño del tono es un parámetro crítico que influye en la idoneidad del conector para aplicaciones específicas.
Los conectores de tono de 1.27 mm están diseñados para aplicaciones que requieren conexiones de alta densidad en espacios limitados. Su tamaño compacto los hace ideales para dispositivos portátiles, tecnología portátil y sistemas informáticos compactos. Estos conectores admiten conexiones de lanzamiento fino, facilitando la transmisión de datos de alta velocidad con una pérdida de señal mínima.
Los conectores con un tono de 2.0 mm ofrecen un equilibrio entre tamaño y durabilidad. Son ampliamente utilizados en electrónica de consumo, sistemas automotrices y equipos industriales. El tono ligeramente más grande permite estructuras de pasadores más robustas, mejorando la resistencia mecánica y la facilidad de ensamblaje.
Los conectores de tablero a tablero con un tono de 2.0 mm están diseñados para la confiabilidad en entornos donde la vibración y el estrés mecánico son preocupaciones. A menudo presentan mecanismos de bloqueo para asegurar conexiones contra la desconexión debido al movimiento o el impacto.
Los conectores de tono de 2.5 mm sirven aplicaciones que requieren calificaciones de corriente más altas y conexiones más robustas. Prevalecen en los sistemas de suministro de energía, controles industriales y aplicaciones automotrices. El aumento de tono permite pines más gruesos y una mayor resistencia a aislamiento, acomodando mayores cargas eléctricas.
También conocido como los conectores de tono estándar de 0.1 pulgadas, los conectores de tono de 2.54 mm son ubicuos en la industria electrónica. Se utilizan en una variedad de aplicaciones, desde microcontroladores hasta prototipos de placa. Su adopción generalizada se debe a su facilidad de uso y compatibilidad con los diseños estándar de la red PCB.
Los conectores de tono de 3.96 mm están diseñados para aplicaciones de alta potencia. Se encuentran comúnmente en suministros de alimentación, conexiones de batería y maquinaria industrial. El tono más grande acomoda elementos conductores más gruesos, lo que permite a los conectores manejar corrientes más altas sin sobrecalentamiento.
Estos conectores a menudo cuentan con mecanismos de bloqueo y aislamiento mejorados para garantizar una operación segura y confiable en entornos exigentes.
La evolución de los conectores de tablero a tablero está impulsada por la necesidad de miniaturización, mayor rendimiento y confiabilidad. Los avances en la ciencia de los materiales y los procesos de fabricación han llevado a conectores más pequeños, pero más capaces que sus predecesores.
Los conectores modernos utilizan materiales de alta conductividad como aleaciones de cobre, que ofrecen un excelente rendimiento eléctrico. Las tecnologías de recubrimiento, incluido el oro y el revestimiento de estaño, se emplean para mejorar la conductividad y prevenir la corrosión. La elección del material de recubrimiento afecta la durabilidad del conector y la integridad de la señal.
La tecnología de montaje en superficie ha revolucionado el ensamblaje de componentes electrónicos. Los conectores SMT habilitan el montaje directo en la superficie de la PCB, eliminando la necesidad de soldadura por orejas. Esta tecnología admite densidades de componentes más altas y reduce los costos de fabricación.
Como los dispositivos requieren tasas de transmisión de datos más rápidas, los conectores deben admitir frecuencias más altas sin una pérdida de señal significativa. Las innovaciones como el enrutamiento y el blindaje de pares diferenciales dentro de los conectores mitigan la interferencia electromagnética (EMI), asegurando la integridad de la señal a altas velocidades.
Los conectores de tablas a tablero se utilizan en varias industrias, cada una con requisitos específicos relacionados con el tamaño, la durabilidad y las características eléctricas.
En la electrónica de consumo, como teléfonos inteligentes, tabletas y portátiles, el espacio es muy importante. Los conectores con lanzamientos como 1.27 mm son esenciales para mantener factores de forma compactos al tiempo que proporcionan conexiones eléctricas confiables. Estos conectores también deben soportar el manejo frecuente y las posibles tensiones mecánicas.
La tendencia hacia dispositivos más delgados empuja a los fabricantes a emplear conectores que admiten el montaje de alta densidad sin sacrificar el rendimiento.
La industria automotriz exige conectores que puedan soportar entornos hostiles, incluidas temperaturas extremas, vibraciones y exposición a humedad y productos químicos. Los conectores con lanzamientos de 2.0 mm y 2.5 mm son comunes, que ofrecen robustez y confiabilidad para sistemas como controles de motores, información y entretenimiento y características de seguridad.
Los conectores de tablero a tablero en aplicaciones automotrices deben cumplir con los estrictos estándares de la industria, enfatizando la durabilidad y la longevidad.
En entornos industriales, los conectores están expuestos a factores como la interferencia electromagnética, el polvo y el estrés mecánico. Se prefieren conectores con lanzamientos más grandes, como 2.54 mm y 3.96 mm, debido a su robustez y capacidad para manejar corrientes más altas. Se utilizan en paneles de control, maquinaria y sistemas de energía.
La confiabilidad y la facilidad de mantenimiento son primordiales, y los conectores a menudo están diseñados para un reemplazo rápido y conexiones seguras.
Seleccionar el conector apropiado de tablero a tablero implica equilibrar múltiples factores, incluidos los requisitos eléctricos, las restricciones mecánicas, las condiciones ambientales y el costo.
Las consideraciones eléctricas clave incluyen calificación de corriente, clasificación de voltaje e integridad de la señal. El conector debe admitir la corriente necesaria sin una generación de calor excesiva. Para aplicaciones de datos de alta velocidad, es esencial minimizar la pérdida de señal y la diafonía.
La robustez mecánica es crítica, especialmente en aplicaciones sujetas a vibraciones o shock mecánico. Factores ambientales como el rango de temperatura, la humedad y la exposición a los contaminantes también influyen en el diseño del conector. Los conectores sellados pueden ser necesarios para entornos duros.
La facilidad de ensamblaje puede afectar la eficiencia y el costo de fabricación. Los conectores diseñados para procesos de ensamblaje automatizados reducen los costos de mano de obra y mejoran la consistencia. Los conectores SMT son favorables en la producción de alto volumen debido a la compatibilidad con equipos de colocación automatizados.
La miniaturización en curso de dispositivos electrónicos continúa impulsando la innovación en la tecnología de los conector. Los conectores futuros deberán respaldar tasas de datos aún más altas, una mayor entrega de energía y factores de forma más compactos.
Los desarrollos en la microfabricación están permitiendo conectores con lanzamientos por debajo de 1.0 mm, acomodando la creciente demanda de interconexiones de alta densidad. Estos conectores requieren técnicas y materiales de fabricación avanzados para mantener el rendimiento y la confiabilidad a tamaños reducidos.
La integración de conectores con otros componentes, como la incorporación de filtrado o acondicionamiento de señal dentro de la carcasa del conector, es una tendencia emergente. Esta integración puede ahorrar espacio y mejorar el rendimiento general del sistema.
Las consideraciones ambientales influyen en las opciones de materiales y los procesos de fabricación. El uso de materiales reciclables y la reducción de sustancias dañinas se alinea con las iniciativas globales de sostenibilidad. Las innovaciones en polímeros conductores y materiales compuestos pueden ofrecer alternativas a los conectores tradicionales a base de metales.
Los conectores de tablero a tablero son fundamentales para la funcionalidad de los sistemas electrónicos modernos. Comprender los matices de varios tamaños de tono, desde el compacto de 1.27 mm hasta el robusto 3.96 mm, es esencial para diseñar dispositivos electrónicos confiables y eficientes. Los avances continuos en la tecnología de conector reflejan la respuesta de la industria a los desafíos de la miniaturización, las demandas de desempeño y las preocupaciones ambientales.
Los ingenieros y diseñadores deben mantenerse informados sobre los últimos desarrollos para seleccionar los conectores apropiados que cumplan con los requisitos específicos de su aplicación. Al hacerlo, aseguran la creación de dispositivos que no solo son tecnológicamente avanzados sino también confiables y sostenibles.
Explore nuestra gama de conectores de tablero a tablero para encontrar el ajuste perfecto para las necesidades de su proyecto.
